许多实验室为确保实验过程无误差，建设时对洁净度等级有严格要求。洁净实验室等级不同，其要求也各有不同。除了等级要求外，设计规划布局同样至关重要。洁净实验室要求非常严格，以下由广州实验室建设公司介绍的洁净实验室设计建设方案。

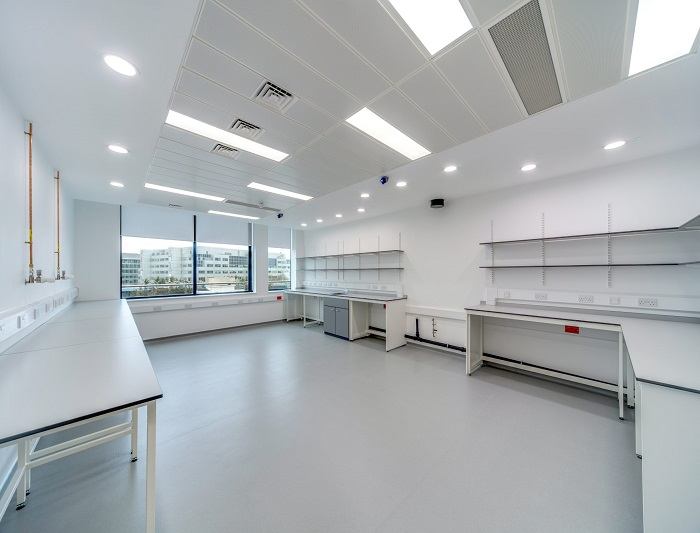

洁净实验室建设

广州实验室建设公司提供的洁净实验室设计建设方案思路是实用性和经济性的。洁净度要求级别一般为万级。实验室设计需要包括更衣室、风淋室和缓冲区等实验前的准备工作。通过采用人流和物流分开的原则，减少实验污染，确保实验室的安全。在洁净实验室内，回风与室外新风混合后，经过初、中、高效过滤器的三级过滤，然后送入洁净室内。新风和回风都设有粗效过滤器，中效过滤器置于组合式空调机组内，而高效过滤器则位于送风系统的末端，也就是洁净房间的送风口。

一、洁净实验室设计规范依据：

《洁净厂房设计规范》GB50073-20012

《洁净室施工及验收规范》JGJ71-90

《通风与空调工程施工及验收规范》GB50243-20024

《建筑设计防火规范》GBJ16-875

《暖通空调制图标准》GB/T50114-20016

《采暖通风与空气调节术语标准》GBJ50155-927

《供配电设计规范》GB50052-95

《通用用电设备配电设计规范》GB50055-93

《电气安装工程电气照明装置施工及验收规范》GB50295-1996

二、洁净实验室设计基本要求

洁净室布局紧凑、合理，满足实验室操作和空气洁净度等级的要求，同时注重科学性和经济性的原则，以最优化实验室要求、发展和运行费用。

在洁净室入口处设置风淋室，可有效清除人体携带的灰尘，减少洁净室内的灰尘量。风淋室还具有气闸的作用，防止不洁净空气通过门进入洁净区。

洁净室需向室内供给一定比例的新鲜空气，经过净化过滤后进入各实验室，以补偿排风，保持正压状态和满足工作人员的需要。

使用风量调节阀对不同洁净级别要求的区域进行控制，以及调节压力梯度，确保气流从“清洁”区域流向“污染”区域。洁净室不同级别之间的压差应为≥5pa，洁净室与室外的压差应为≥10pa。

洁净室内设有紫外线灭菌装置。

传递窗采用全不锈钢材质，带有机械联锁控制和内置灭菌装置。

观察窗采用密闭洁净窗，门采用气密洁净门。

电源标准为AC220V/380V-50HZ。

室内噪音应控制在≤60db(A)。

排风口配有高效过滤器，送风口配置有高效过滤静压箱，以确保进气的洁净度，同时更换高效过滤器也更为便捷。

一般室内送排风采用上送下排方式，室内排风口应设在室内污染风险最高的区域，单侧布置，不得存在障碍物。

回风口采用余压阀自动调节室内压力，保持正压洁净状态。

三、洁净实验室平面设计

洁净实验室平面设计根据洁净区、准洁净区和辅助区的位置不同进行划分规划，可分为外廊环绕式、内廊式、两端式和核心式。

外廊环绕式：外廊可以有窗户，也可以没有。有些外廊内设有值班采暖设备，兼作参观和设备放置的用途。外窗需为双层密封窗。

内廊式：洁净区设在外围，而走廊设在内部，这种走廊的洁净度级别一般较高，甚至与洁净室同级。

两端式：洁净区设在一端，另一端设有准洁净和辅助用房。

核心式：为了节约用地、缩短管线，洁净区设在中心，上下左右被各种辅助用房和隐蔽管道的空间包围。这样设计避开了室外气候对洁净区的影响，减少了能耗，有利于节能。

四、洁净实验室净化路线

洁净实验室净化路线包括人身净化和物料净化。人身净化要求人员在进入洁净区之前更换洁净服并进行吹淋、洗澡、消毒等措施。物料净化则要求各种物品在进入洁净区之前进行净化处理。人身净化路线和物料净化路线应分开，物料净化分为粗净化和精净化两个阶段。由于这个过程会产生许多微颗粒，因此洁净区需保持负压或零压状态。

五、洁净实验室通风管道设计

洁净实验室的各种管道布局较为复杂，通常采用隐蔽组织方式，如技术夹道或技术阶层。技术夹道分为顶部技术夹道和房间技术夹道。顶部技术夹道通常安排在夹层的最上方，下方设有电气管线。当地板承重能力足够强时，也可在夹层上设置过滤器和排风设备。房间技术夹道与顶部夹道相比，可以减少夹层的布线和高度。夹道内还可设置回风机动力设备和配电设备。某一层洁净室的上夹道可以作为上一层的下夹道。技术夹道一般为竖向直线，可安装一些不宜在洁净室内的辅助设备，甚至可作为一般的回风管道或静压箱。

六、洁净实验室设计其他说明要求

洁净实验室宜与办公室等其他功能用房分开设置。

较大规模、有条件的实验室建筑中，理化、微生物、毒理等实验室宜单独设置，各类实验室建筑相对集中，合理分区，宜处于最小风频上风向。

三级生物安全防护实验室建筑宜单独设置，四级生物安全防护实验室建筑应单独设置。

各类实验用房集中在一个楼宇的，垂直布局从上至下宜按照毒理（实验动物房）、理化、微生物依次安排。

业务、实验、行政及保障等各类功能用房集中在一个楼宇的，实验部分宜置于楼宇上部。

洁净实验室不得采用可造成不同检验室之间空气交换的中央空调系统。

具有洁净度、温湿度、压力梯度要求的不同功能的实验室，应采用独立新风、回风、排风系统。

实验用房应在外墙上预留侧送侧排风口。

建筑楼面应预留足够大风量通风井道；重污染控制排风经楼顶排放，轻污染控制排风经侧墙排放。

特殊实验室，如净化实验室、恒温恒湿实验室、负压实验室等，新风口和排风口均设于建筑立面。

实验室通风柜的排风系统宜独立设置，即一柜一管一风机系统，不宜共用风道，不得借用消防风道。
